Sistem RFExtender Complex

Este posibil sa utilizati mai mult de 2 sisteme RFExtender in componenta unui sistem mai mare, avand mai mult de 2 noduri.
Acest tip de instalare va fi o extensie a celor doua configuratii simple prezentate in pagina anterioara. Vedeti fig. 5 pentru un exemplu de sistem complex.

Configuratia din fig. 5 prezinta un transceiver RFExtender conectat la un computer (PC), care poate receptiona date de la alte 8 transceivere. Fiecare din transceiverele de la distanta pot comunica fie serial cu un Inregistrator printr-un cablu IFC110, fie sa receptioneze radio date de la mai multe emitatoare din seria RF, printr-un receptor RFC101A. Pentru ca acest sistem sa functioneze corespunzator, fiecare transceiver trebuie reglat pentru a receptiona date numai din locatia corespunzatoare. Aceasta se realizeaza prin atribuirea fiecarui transceiver a unei adrese de modul unice, pentru identificarea sa si a unei masti de adrese pentru receptie, pentru a identifica adresele modulelor de la care transceiverul va receptiona date.

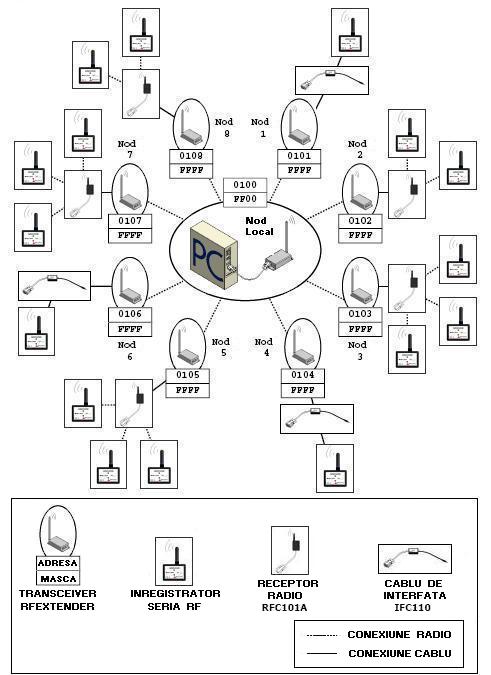

Fig. 5    Un sistem RFExtender complex
